    YZSMC11.1礦用鉆孔深度錨桿長度檢測儀


    主要用途

    煤礦井下錨桿(索)長度、錨固長度檢測;

    煤礦井下錨桿(索)極限錨固力檢測;

    煤礦井下鉆孔深度檢測。



    優勢

    超強微弱信號檢測能力;

    兩通道并行采集;

    嵌入式操作系統穩定可靠;

    高能電池超長工作時間。



    工作原理

    YZSMC11.1礦用鉆孔深度錨桿長度檢測儀利用聲波反射法檢測鉆孔深度和錨桿錨索的長度。鉆孔深度檢測時,將傳感器通過鉆桿專用夾具固定在鉆桿端頭,用尼龍錘或銅錘敲擊鉆桿端頭產生振動聲波信號,傳感器將振動聲波信號轉換成電信號并啟動主機進行信號接收,主機通過激發信號和反射回波信號之間的時間間隔和聲波在鉆桿內的傳播速度來判定鉆孔深度,根據實測錨固長度計算極限錨固力。



    技術特點

    防爆型式:礦用本質安全型( MA標識),防爆標志:“Exibl I Mb”;

    儀器具有兩通道并行采集功能,應用范圍廣,功能強大;

    儀器采用24位500kHz的模數轉換單元,具有超強的微弱信號檢測能力和檢測精度;

    主機采用DC11.1V供電,功耗低;內置高能鋰聚合物電池,連續工作時間大于20小時;

    主機內軟件系統為嵌入式操作系統,中文界面,美觀大方,簡單高效;

    主機采用USB2.0數據接口,數據傳出簡單方便;主機內置32G存儲器,采用FAT32數據存儲格式,可在通用Windows操作系統下通過USB2.0接口對實測數據文件直接進行復制粘貼。





    性能指標

    YZSMC11.1(型號)

    煤安標志:本質安全型

    防爆標志:Exib I Mb

    顯示方式:7寸真彩液晶顯示屏,800×600背光可調

    處理器:高性能低功耗嵌入式雙核處理器

    存儲器:32GTF存儲卡

    操作系統:Linux操作系統

    采樣長度:8192

    采樣率:2us/5us/10us可選

    時間分辨率:2us

    時間示值誤差:≤1%

    外形尺寸:255mm×192mm×74mm

    AD分辨率:24位

    幅值非線性度:≤1%

    錨桿長度范圍:≥20m

    錨索長度范圍:100m

    操控方式:光電旋鈕

    供電模式:DC11.1V鋰聚合物電池,連續工作時間大于20小時

    數據接口:USB2.0接口

    防護等級:IP54

    工作溫度:-10℃-60℃

    工作濕度:≤90%RH

    質量:≤1.8KG

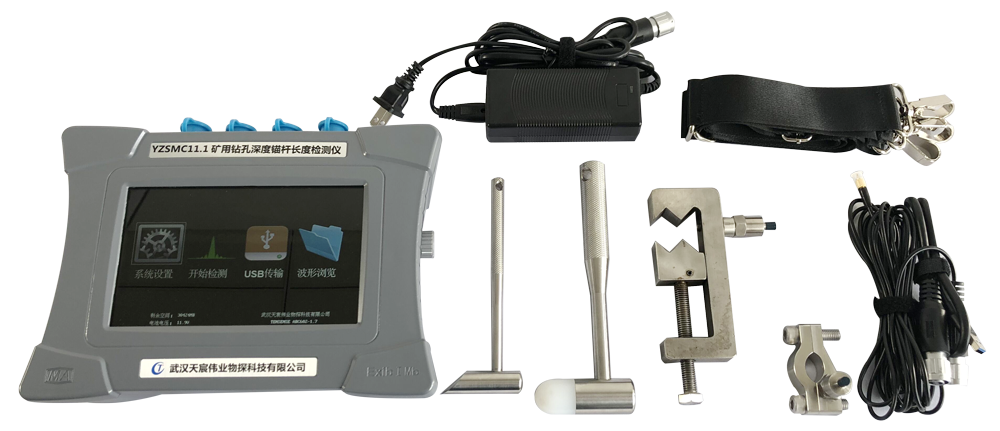

    配置清單

    序號

    名稱

    產品

    數量

    備注

    1

    主機



    1

    含儀器、充電器、數據傳輸線

    2

    加速度傳感器



    1

    含3米MHYVRP礦用通訊電纜

    3

    錨桿索夾具



    1

    錨桿索專用

    4

    孔深夾具



    1

    孔深專用選配

    5

    錨桿激振小錘



    1

    錨桿索專用

    6

    孔深激振小錘



    1

    孔深專用選配

    7

    鋁合金箱



    1


    8

    軟件



    1

    1份機內軟件和1份PC機分析軟件

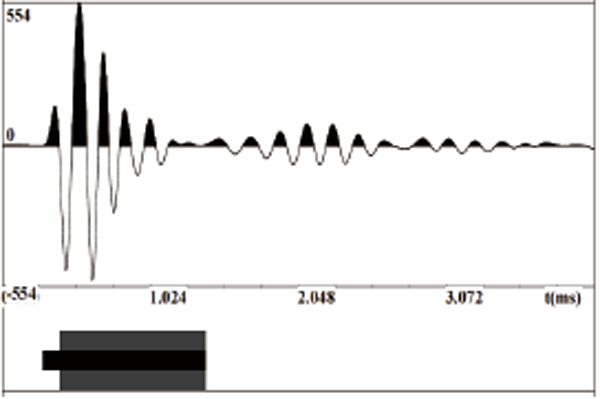

    實測曲線圖1




    實測曲線圖2
