主要用途
? 煤礦鉆機開孔定向；
? 激光測距。
優勢
? 兩路傳感，雙重校準；
? 一次校準，多孔定向；
? 方位傾角，準確測量；
? 激光測距，紅外導向。
工作原理

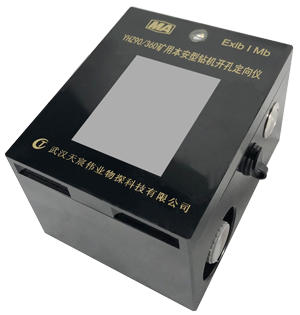

YHZ90/360礦用本安型鉆機開孔定向儀是一款新型的智能化測量鉆機姿態的便攜式儀器。該儀器內置高精度陀螺儀和加速度傳感器，校準平臺上對準后，可以準確測量鉆機的姿態（方位角和傾角），測量過程不受地磁和鐵磁物質的影響，克服了傳統地址羅盤測量過程中因鉆機、鋼網、錨桿等磁性物質影響而測不準的問題；采用了角度補償算法，克服了同類設備在傾角＞85°情況下方位角誤差大的缺陷，實現了在全傾角范圍內精確測量方位角和傾角，測量全覆蓋。增強型定向儀增加了激光測距、自動尋北和無線藍牙數據交換功能，一次對準，可以保持高精度重復測量。
技術特點
? 儀器功能：既能實時測量鉆機開孔方位角和傾角，又可激光測距。既有前向激光指向，又有頂上激光對準功能，更有利于鉆機調整到目標位置；
? 尋北方式：同時具備兩種尋北方式1. 手動尋北：依據巷道中線人工校準陀螺儀方位；2. 自動尋北：依據儀器內置磁傳感器自動校準陀螺儀方位；
? 安裝方式：配有專用夾具能夠將設備靈活地固定于各類鉆機滑道上，使用簡便；
? 數據存儲：既可機內保存，亦可實時無線傳輸云平臺，實時遠程共享。
技術參數
? 角度測量范圍：傾斜角-90°~90°，方位角0°~ 360°；
? 角度測量誤差：傾斜角±0.1°， 方位角±1°；
? 距離測量范圍：0.03m~100m；距離測量精度：±1mm；
? 存儲器：16G；
? 數據傳輸：藍牙；
? 供電電源：內置DC11.1V高能錳酸鋰電池組供電，連續工作時間大于10小時；
? 防爆型式：礦用本質安全型；
? 外形尺寸：127mm x 94mm x 98m。
配置清單
序號 | 名稱 | 產品 | 數量 |
1 | YHZ90/360礦用本安型鉆機開孔定向儀 |
| 1 |
2 | 充電器 |
| 1 |
3 | 底座夾具 |
| 1 |
4 | 校準平臺 |
| 1 |
5 | 平臺支架 |
| 1 |
6 | 說明書 |
| 1 |
7 | 航空機箱 |
| 2 |
8 | 煤安防爆證書 | 1 |
鉆孔定向原理示意圖
